无极灯使用说明书安装流程演示图中英文图解

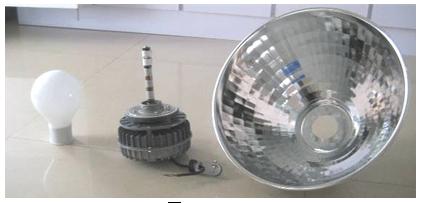

一、无极灯产品构件说明(Productcomponentdescription)

二、无极灯安装说明（InstallationInstructions）：

安装无极灯时，必须使用散热金属铝板或铜板，散热金属板面积为  无极灯功率为：30W、40W、60W、85W、100W时，散热面积S≥250cm2 无极灯功率为：120W、135W、165W、200W时，散热面积S≥300cm2

发生器的负载短路与发生器的空载(或虚载)开路，将损坏无极灯系统：

a、发生器的负载短路如：在安装无极灯时，一般来说都要先将功率偶合器从灯泡中取出来， 当输出端的二个孔与“黑色屏蔽线”正确相连接后，请务必将玻璃泡壳再行安装到原有位置拧紧后， 才可以通电使用，千万不可以当功率偶合器在裸露时接通电源，否则将形成负载短路，将损坏无极 灯系统。

b、发生器的空载(或虚载)开路如：发生器的输出端，接线端子二个孔，应分别与灯泡功率偶合器底部“黑色屏蔽线”两个插头相连接(红线插头为正极，黑线插头为负极)，安装时必须准确将“红线插头与黑线插头”分别插入接线端子的夹板中间，用一字螺批拧紧，拧紧后再用手捏紧“红线插头与黑线插头” 用力试图把两个插头拔出，如拔不掉，表示发生器没有空载(或虚载)，如能拔掉，表示发生器空载(或虚载)开路。

发生器在空载或虚载开路时，将在5秒内损坏无极灯系统。禁止在开路情况下接通电源，即从灯泡底部出来屏蔽电线与高频发生器连接处必须安装紧固。

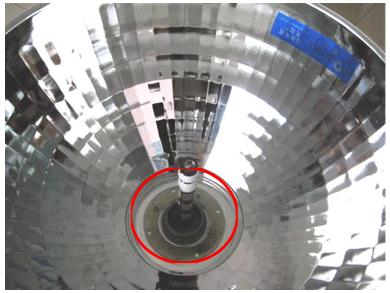

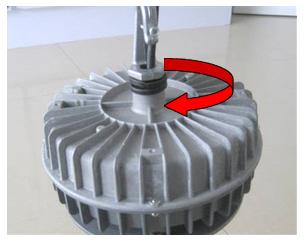

2、将灯罩穿过铝棒，套在电器箱上，将灯罩上四个孔位对准电器箱上的孔位，再套上圆环铝片，并用螺丝固定（lampcoverontheelectricalbox.）：

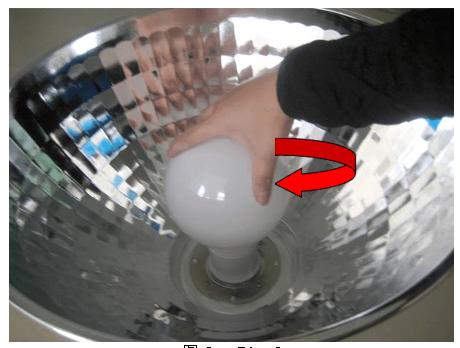

3、将灯泡小心插入铝棒中，并将其扭紧（Screwonthelightbulb.）：注：安装灯泡时要注意塑料灯头内的两条玻璃柱。如果撞破会导致灯泡漏气，使灯泡报废。（glassrod.Donotsevering）

常规无极灯工矿灯具安装顺序：

安装时黑色屏蔽线坚决不可以“挤压、强拉、折叠、破裂”，如线内部或外部一旦短路将损坏整个系统。输入、输出两端口方向不能搞错，不要接反，看清从耦合器出来黑色屏蔽线插头的极性标记，分正负极，红线为正极，绿线为负极。屏蔽线两个插头与高频发生器输出两端必须连接牢固，接好后用力向外拔一下。

1. 先将耦合器从泡体中取出来，再在耦合器底部平面上涂适量导热硅脂。

2. 硅脂涂好后让无极灯穿过灯罩上端的灯头孔，将无极灯耦合器底部固定在铝散热板上

特别注意：系统在“接通电源”时，严禁用手触高频发生器外壳与输入端、输出端。 黑色屏蔽线不能剪短或加长，输入端三孔和输出端二孔       高频发生器接地。

1、如，灯泡的功率偶合器底座 “黑色屏蔽线”，在安装时不能剪短或加长，其插头接性分为“红正+、黑负－”。同时“黑色屏蔽线”不可以“挤压、强拉、折叠、碰破”，如“黑色屏蔽线”内部或外部一旦发生破损，将烧坏整个电路系统。不允许将灯泡功率偶合器底部的“黑色屏蔽线”直接与交流、直流供电线缆相连接。

2、输入端如，发生器输入端为(接线端子)三个孔，左第一孔和右第一个孔接入供电。交流AC/110V、220V输入端不分正负极；直流DC/12V、24V输入端分正、负极，左第一孔为正极、右第一个孔为负极。

3、输入端如，使用电线规格：输入端线缆规格须承受2A电流、即1.5平方以上的国标(GB) 电线，中间孔接地；

4、输出端如，发生器的输出端为(接线端子)二个孔，分别与灯泡功率偶合器底部出来的“黑 色屏蔽线” 正和负极相连接，左孔为正极接灯泡“红插头”、右孔为负极接灯泡“绿插头”。

5、无极灯底座(耦合器底部)与散热铝片之间必须保证完全平面接触如。

6、为使无极灯工作在佳状态，必须配备合适的灯具(专用灯具)与散热铝片。先将耦合器底部与 足够大的散热铝片紧密平面接触，旋紧四只固定螺丝。灯泡底部(耦合器底座)与灯具的固定装置 必须连接牢固，紧密接触，以保证散热良好。无论使用何种灯具，灯具外壳必须接地。为了增加散 热效果：

① 必须在耦合器底座与散热铝片及灯具接触面之间涂一层导热硅脂。

② 在灯罩与电器箱之间必须要安装尼龙隔热板。

③ 无极灯泡和高频发生器均不可以安装在没有散热片的灯具上。

7、高频无极灯可在任何方向上安装，但灯泡底座(耦合器底部)与高频发生器外壳必须保持非接触放置，彼此分开10～20mm左右的距离，目的是阻隔灯泡的热量传至高频发生器。

8、安装无极灯系统时，必须先切断电源，保证安全。在确认接线端口正确无误后，方可通电。

9、如发现灯泡工作异常(自熄、闪烁)，应立即关闭电源，并检查灯具散热装置。需由专业人员拆下 检查。

10、安装时，应采用本公司提供或认可的灯具，否则，因灯具选择不当出现的故障本公司概不负责。

11、无极灯在未与灯具或散热铝片连接状态下，点亮时间不得超过15分钟。

12、灯泡点亮后，或刚熄火时，不允许用手直接触摸灯泡，以免烫伤。

13、功率耦合器和高频发生器不可以随便打开与改动。

14、如果发生器是安装在封闭的电器箱内，可以拆掉发生器的上盖。

15、无极灯系统使用环境条件：-20℃～+70℃，湿度<85%，通风条件良好。

16、户外安装时，灯具应有良好的密封性能，以免高频发生器和灯泡受到风雨袭击，造成损坏或渗水受潮导致漏电、短路、金属锈化等现象发生。

17、旧灯具改造，应向本公司采购专用零配件。
