无极灯工程施工总结
无极灯工程施工总结
一、 无极灯工程概况

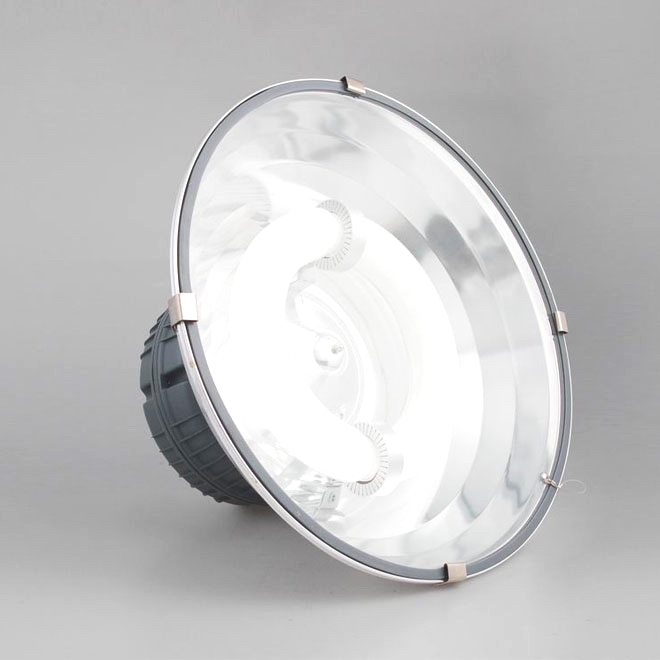

1、 无极灯工程名称：扬州富嘉中心游泳馆工矿灯照明无极灯工程
2、 无极灯工程主体责任单位
建设单位：扬州帅绅体育经营管理有限公司
设计单位：江苏省标皇经济发展有限公司
审图单位：
施工单位：江苏省标皇经济发展有限公司
监理公司：无锡中咨无极灯工程监理有限公司
3、 承担施工无极灯工程范围和主要工作量
施工范围：游泳馆工矿灯照明
主要工作量：
序号 项目名称 单位 无极灯工程量
1 电缆VV3*2.5 米 1020
2 电缆VV3*4 米 345
3 电缆VV3*10 米 590
4 钢管G20 米 1085
5 钢管G25 米 320
6 钢管G40 米 190
7 电缆桥架200*100 米 250
8 立柱（配套） 只 25
9 托臂（配套） 只 125
10 电缆头 个 234
11 穿墙 处 25
12 支架灯PACIFIC 136(防水防尘灯) 套 148
13 投光灯F1002/1W 套 249
14 埋地灯G1025/W 套 64
15 SIMESSIMES4832 套 32
16 接线盒 个 234
17 破水泥路面 平米 86
18 配电箱(带智能开关) 台 1
二、 无极灯工程的特点、难点、主要技术和质量管理措施
游泳馆工矿灯照明无极灯工程特点：开工晚、工期短，大部分装修已经完工，给我司的电缆、钢管及桥架安装造成了一定的困难；难点：防水防尘灯和F1002投光灯都是高空作业，并且都是非常危险的位置，况且很容易破坏铝合金装修和玻璃。
主要技术和质量管理措施：
（一）施工方法
1、电缆敷设无极灯工程施工方法
（1）电缆敷设前检查项目
电缆的型号、规格、电压等级符合设计要求，且绝缘良好；由电缆沟引出的电缆保护管已全部敷设完毕，穿管处的沟壁已封堵严实；电缆标志牌已备齐，字迹清晰易于辩认，标志内容与设计图相符；
（2）电缆穿钢管施工
将电缆盘在选好的位置上支起，将与要敷设电缆对应的电缆牌拴在该电缆端头，用钢管内预留铁丝绑好电缆，由引导员（配备对讲机1部）按指挥员的口令匀力拉动铁丝，引导员到达电缆施放位置后，根据配线需要预留备用长度，将电缆放好。
电缆敷设时严禁有绞拧、铠装压扁、护层断裂和表面严重划伤等缺陷。
电缆在进出配电箱、跨越建筑物变形缝处，应作预留。
（3）电缆头制作
根据本无极灯工程特点，低压塑料电缆头采用普通干包加塑料护套工艺制作，电缆线芯连接时，线鼻子的规格应与线芯相符,采用机械压接，压模的尺寸应与导线的规格相符，确保线鼻子压接牢固。
电缆终端头的制作,应由经过培训的熟练工艺人员进行,应严格遵守制作工艺规程。制作过程中,切割电缆要小心,不能损坏绝缘,保证叉口绝缘包扎良好。包缠绝缘时,绝缘带的搭盖应均匀，层间应无空隙及折皱,注意清洁,防止污秽与潮气侵入绝缘层。
（二）照明系统安装施工方案
1.照明设备安装施工顺序
测量定位，管线、接线盒的安装和固定，配电箱、照明灯具安装，灯具配线，竣工检验。
2、施工方法
（1）施工准备
施工现场调查，解决临电、施工照明、材料堆放地及土建预留预埋等问题；审核设计图纸并与现场核实；组织作业班组的人力、机具进场，进行技术交底，安全交底；材料、设备供应满足开工要求。
（2）测量定位
照明管线、灯具及支架安装得整齐、美观，测量定位是关键，首先应会同各单位进行交桩工作。
根据设计图纸结合施工现场进行测量定位，如有偏差作适当调整。测量定位应按设计并考虑美观，应尽量与四周环境协调。
（3）电缆、管线敷设
明敷管线安装排列要整齐,金属管壁光滑、完整、清洁、线管必须采用丝扣连接,在管接头两端应焊接跨接地线,吊架及沿墙敷设的电线管码固定牢固,间距均匀。电气管路与水管交叉敷设时,应在水管上面相互净距不小于0.2米,管路通过伸缩缝或沉降缝时,应加补偿装置。
装饰层内布线必须采用金属管金属线槽布线,引至灯具部分需用金属软管,接头与线盒固定,软管长度垂直不超过0.8米,水平敷设不超过1米,装在装饰板内的筒灯,引出线接头不得外露,必须在筒灯上部线盒内密封,不得在装饰板内装设开关镇流器。
钢管与设备连接时,应将钢管敷设至设备内,当不能直接进入时,应在钢管出口处加保护软管引入设备,金属管管口包扎严密。
（4）管内穿线
管内穿线前,管路必须清扫,并检查各个管口的护口是否齐整。在管路较长或转弯较多时,要在穿线的同时,往管内吹入适量的滑石粉。穿线时,同一交流回路的导线必须穿于同一管内,不同回路的导线,不得穿入同一管内。导线在变形缝处,补偿装置应活动自如,导线应留有一定的余度。
导线的连接应使导线接头不增加电阻值,受力导线不能降低原来机械强度及绝缘强度。照明分支线接口工艺采用绞接并焊锡,绝缘包扎采用自粘带包扎再加塑料护套，电线接头均在接线盒内密封处理。
在线路接、焊、包全部完成后,应进行自检和互检。检查无误后再进行绝缘摇测。
（5）灯具安装:
灯具运到现场首先检查外形及绝缘有否损伤、数量、型号、附件是否与设计相符,灯具配线必须符合施工图要求。
需组装的灯具,应按说明书及示意图,确定出线和走线的位置,并预留足够的出线头或接线端子。组装时注意不要刮伤、碰损灯具外表,灯具和各元件应安装平整、牢固。
安装灯具前,必需先确定安装基准点,以合理光照强度及美观、整齐为原则。灯具金属外壳必需与PE线可靠连接。
（6）灯具配线
灯具配线时，首先核对线径相数、回路数、起止位置及回路标号，根据照明回路的导线类型，制作导线分歧头，导线穿管后引到接线盒内,与灯具对应，并用金属软管作线头保护套。
导线敷设完毕后核对并摇测有无错误，无误的在导线两端系好标牌，并将临时白布带取掉，核对的方法用万用表及电话机核对，相间绝缘电阻不小于1MΩ。后检查导线敷设有无其它不妥，发现后马上处理，然后将管口用防火材料密封好。
（7）竣工检查
检查灯具安装于同一直线，调整角度合设计要求，检查各回路符合设计要求，检查配电箱各开关动作可靠，检查线路绝缘符合要求，接地接零可靠，接地电阻符合要求，检查灯具各组件完整，接线可靠。
(8)灯具安装时的技术安全措施
针对游泳馆工矿灯照明灯具安装的难度大的实事，为了确保技术和施工人员的安全，我们制定了如下安全技术措施：
1、 凡是在铝合金面上开孔的地方，均采用开孔器开孔，穿灯线时，均采用可挠性金属软管进行防护。
2、 凡是钢管过建筑物伸缩缝处，均采用可挠性金属导管进行补偿。
3、 灯具安装的要牢固可靠。
4、 施工人员进入现场，必须戴好安全帽，穿好工作服。
5、 凡是从事高空作业的人员，必须是经过高空培训的且取得特种作业操作证书的，操作并且是很熟练的。
6、 施工人员在施工过程中必须系好安全带，并且要求安全员跟班检查。
7、 超过3米高的灯具，我们搭建比较稳固的脚手架，并且由专业人员进行搭建，以确保每一个扣件牢固可靠，在工作人员的下方拉好防护网。
8、 为确保安全，方便的地方我们采用作业车
（三）配电箱安装
低压配电箱安装用膨胀螺丝固定，箱体接地端子通过接地线与接地角钢可靠焊接。配电箱安装前进行检查，规格型号与设计相符，内部元件完好，配线美观整齐，箱体外观检查完好，安装后可靠接地，采用螺栓连接，明敷处采用抱箍及膨胀螺丝固定，暗敷处必要时凿添混凝土固定。
检查箱内配电装置容量是否满足要求，同时复核控制缆位置编号、芯线是否符合设计。确认无误后，剥切电缆制作电缆头并进行绑扎固定。
把同一束电缆头绑扎后，将各电缆的芯线按自然顺序理顺，核对芯线编号，然后把所有芯线在距电缆头上30-50mm处绑扎成束。
把理顺的芯线全部整齐地装入线槽中，在芯线全长的中部和上部用绝缘绑线作几圈临时绑扎，防止芯线从线槽中脱落。
自上而下分别将电缆芯线按编号镶入与端子排位置相对应的线槽孔中，其预留长度也暂时留在线槽的槽孔外。从线束绑扎位置向上，每隔400mm对芯线绑扎一道。
确定预留长度及线端绝缘剥除长度，切断多余芯线长度，并按芯线需外露长度剥除其绝缘层。从切断的芯线上取下标号牌，套在刚剥除绝缘层的芯线上。弯曲预留长度段，自端子排下端开始向上顺序按煨线环或压接线端子方式进行接线，把芯线接到端子排上，直至全部完成。
三、 完工无极灯工程质量评价
序号 分项无极灯工程 检验批数
1 钢管敷设 3
2 线缆敷设（含线路绝缘测试） 3
3 电缆头制作、接线 1
4 配电柜 1
5 灯具安装 3
6 通电试运行 1
1、单位（或子单位）无极灯工程 1 项，其中分部（或子分部）1 项，分项无极灯工程 6 项，检验批 12 项，全部已按规范要求自检合格，并通过验收。
其中施工过程中发现的不合格0项，已全部整改合格
2、无极灯工程结构安全和功能检测共 3 项，符合要求 3 项，其中经返工处理符合要求 0 项，主要检测项目的检测数据为全负荷通电试运行记录：24小时连续通电试运行状况良好，线路绝缘电阻均大于0.5MΩ。
3、材料设备合格证书及进场检验报告 10 份，资料完整。
4、隐蔽无极灯工程 1 项已验收，并形成验收文件。
5、质量控制资料共 10 项，经核定符合规范要求 10 项。
6、无极灯工程观感质量自评 好
7、竣工图6份，已完成。
四、 重大设计变更情况
应业主要求对原来图纸做如下变更：
1、 游泳馆顶层LED投光灯由原来设计的22套现在变更为249套。
2、 游泳馆尾部增加4套MVF403，规格为2KW/套。
五、 安全生产、环境保护、文明施工情况
在施工过程中，我司严格贯彻了"安全第一，预防为主"的方针和"管生产必须管安全"的原则，并且严格要求施工人员在高空作业时必须戴好安全帽和系好安全带，并有安全员进行现场监督。每次施工完毕后要及时清扫垃圾，并注意保护周边环境和兄弟单位的劳动成果。
六、 无极灯照明工程施工体会
在施工过程中，业主及监理给我们提供了很多好的意见，给我们提供了大力的技术支持，对我们的鼎力相助使我们的无极灯工程得以顺利地展开，并且在质量方面得到了大力的保证，对我们的无极灯工程评优打下了坚实的基础。在近3个月的施工过程中，我们充分发扬了风格，发挥了水平，圆满地完成了施工任务，我们将认真总结本次施工中的经验和教训，以更好的提高自身水平，在今后的施工中作出更加优异的成绩。
